Вымярэнне масавага расходу Карыёліса
Карыёлісавыя масавыя расходомерыпрыняць вяршыню тэхналогіі ў галіне прамысловага вымярэння вадкасці. Многія галіны прамысловасці, такія як нафтагазавая, харчовая і фармацэўтычная, надаюць важнае значэнне эфектыўнасці, бяспецы, дакладнасці і кантролю выдаткаў. Непаралельнае разуменне дынамікі патоку таксама з'яўляецца прычынай іх папулярнасці, вымяраючы масавы паток непасрэдна, а не ўскосныя разлікі на аснове ціску і тэмпературы. Прылада, якая дае дакладныя паказанні ў рэжыме рэальнага часу ў складаных умовах надвор'я або апрацоўкі, - гэта не што іншае, як змяненне гульні, асабліва для галін, якія змагаюцца са складанымі зменнымі.
Што такое масавы расходомер?
Масавы расходомер выкарыстоўваецца для вымярэння расходу вадкасці, якая праходзіць праз трубу, не парушаючы ўвесь працэс вытворчасці. Ён вымярае масу адпраўкі праз канвеер у адзінку часу. Вымярэнне масавага расходу лічыцца важнай асновай большасці рэцэптур, вызначэння матэрыяльнага балансу, выстаўлення рахункаў, а таксама перадачы на захаванне ў сумежных галінах. Надзейнасць і дакладнасць мае першараднае значэнне ў такіх прыкладаннях.
Як працуе вымяральнік масавага расходу?

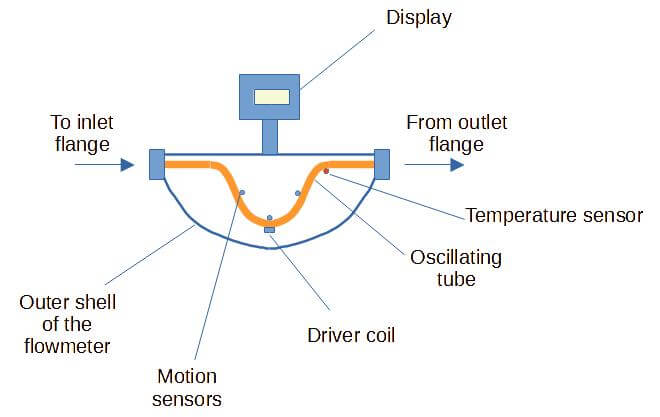

Дзве розныя тэхналогіі, якія прымяняюцца ў вымярэнні масы, - інерцыяльная і цеплавая. Былы інэрцыйны лічыльнік вядомы як расходомеры Карыёліса, заснаваныя на эфекце Карыёліса. Вадкасці, якія праходзяць праз трубу, падвяргаюцца паскарэнню Карыёліса з механічным увядзеннем бачнага кручэння ў трубу. Адхіляючая сіла, якая ствараецца ў працэсе плыні вадкасці, будзе залежаць ад вымеранага масавага расходу.

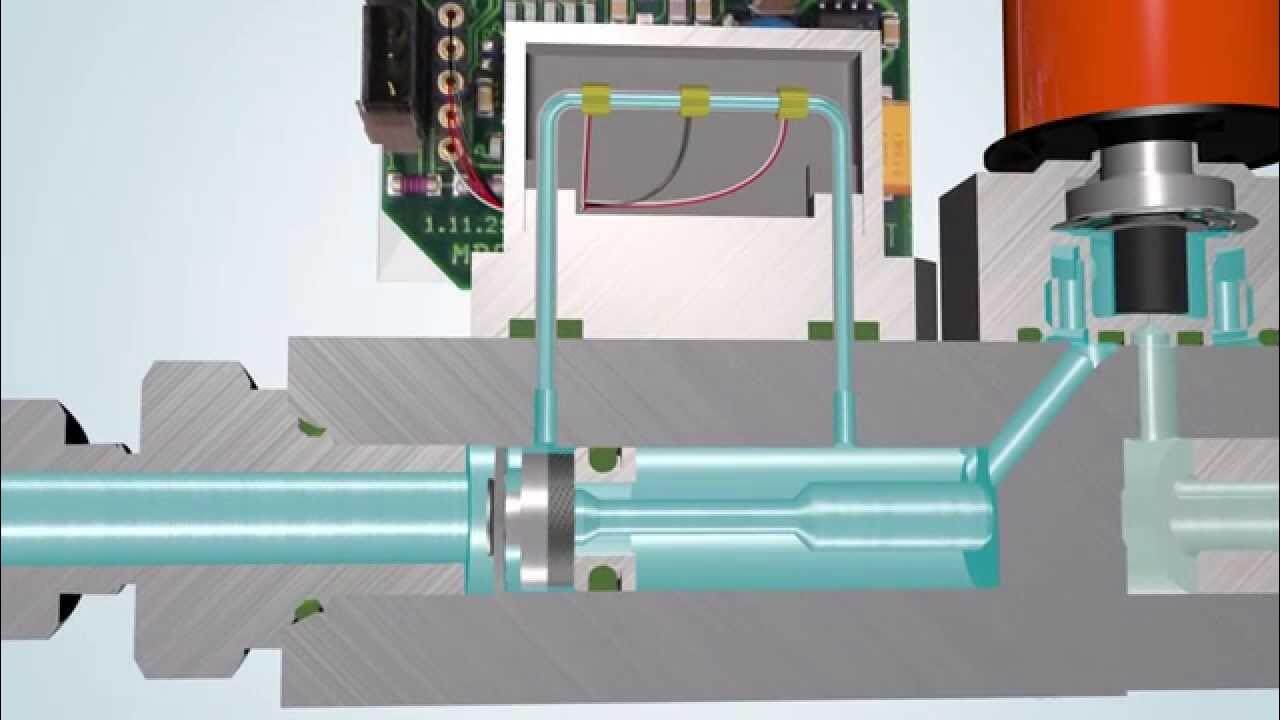

Больш познітэрмічны масавы расходомернепасрэдна вымераць хуткасць патоку газаў і вадкасцей. Уводзячы пэўную колькасць цяпла ў праточны паток або падтрымліваючы зонд пры пастаяннай тэмпературы, тэрмічны масавы расходомер працуе з двума датчыкамі тэмпературы і электрычным награвальнікам. Абзац вышэй тлумачыцьяк працуе тэрмічны масавы расходомер.
Што такое прынцып масавага расходомера?
Масавыя расходомеры накіраваны на вымярэнне масы рэчыва, якое працякае праз дадзены пункт у адзінку часу. Але яны адрозніваюцца тэхналогіямі для мэтанакіраваных дакладных вымярэнняў, такіх як тэрмічныя, карыёлісавыя, ультрагукавыя або віхравыя. TheМасавы расходомер Кариолисаз'яўляецца адным з самых папулярных расходомераў дзякуючы сваёй дакладнасці і надзейнасці.
Дакладнасць і магчымасць дыяпазону вымяральнікаў масавага расходу
Дзякуючы надзвычайнай дакладнасці і паўтаральнасці масавыя расходомеры аддаюць перавагу ў галінах, дзе важная дакладнасць. Змена дыяпазону масавых расходомераў адносіцца да максімальнага дыяпазону, які яны могуць вымераць. Дыяпазон масавага расходомера зваротна прапарцыйны яго недакладнасці ў цэлым. Прычыны такой залежнасці ляжаць у датчыках прыглушэння адчувальнасці, усталяваных у шырокадыяпазонных расходомерах, якія не такія адчувальныя, як вузкадыяпазонныя расходомеры з падвышанай адчувальнасцю.
Як выбраць прыдатны дыяпазон расходомера?
Такія фактары, як тып вадкасці, дыяпазон патоку, дакладнасць, тэмпература і ціск, павінны быць прыняты пад увагу пры выбары падыходнага расходомера на аснове практычнага прымянення. Дыяпазон патоку - гэта першае, што трэба вызначыць, перш чым выбраць належны поўнамаштабны дыяпазон. Масавыя расходомеры малога дыяпазону аддаюць перавагу для большай дакладнасці, калі дыяпазон расходу невялікі. Акрамя таго, тэмпература навакольнага асяроддзя і ціск з'яўляюцца дадатковымі фактарамі, якія ўплываюць на выніковую дакладнасць. Пры выбары, калі тэмпература і ціск высокія, масавы расходомер здольны вытрымліваць высокую тэмпературу і ціск.
Масавыя расходомеры Карыёліса ад Lonnmeter прапануюць 0,1% - 0,05% недакладнасці хуткасці ў дыяпазоне масавага расходу да 100:1. Дыяпазон дыяпазону выгнутых трубак шырэйшы, чым у прамой. Агульная хібнасць лічыльніка складаецца як з базавай недакладнасці, так і з хібнасці нулявога зруху, якая з'яўляецца вынікам нерэгулярнага выхаднога сігналу ва ўмовах нулявога расходу. Памылка нулявога зруху з'яўляецца асноўнай прычынай памылкі, якая звычайна складае 1%-2% ад вымеранай хуткасці.
Некаторыя вытворцы ілюструюць агульную дакладнасць у выглядзе працэнта хуткасці патоку для вялікіх патокаў і працэнта хуткасці патоку, а таксама памылкі нулявога зруху. Вельмі важна праглядаць спецыфікацыі, калі рабіць параўнанне дзеля хітрасці.
Прымяненне і абмежаванні вымяральнікаў масавага расходу
Масавыя расходомеры схільныя пад уплыў зменных навакольнага асяроддзя, паказанняў, разлікаў; карэкціроўка памылак можа прывесці да патэнцыйнага пашкоджання абсталявання, зніжэння эфектыўнасці і зніжэння дакладнасці. Паглядзіце на наступныя праблемы, якія могуць узнікнуць з лічыльнікамі масавага расходу:
№ 1 Ціск можа падаць, калі хуткасць патоку павялічваецца для выяўлення;
Лічыльнікі Карыёліса № 2 каштуюць даражэй, чым іншыя расходомеры. І яны не маглі быць ужытыя да труб большага памеру.
№3 Кандэнсацыя вільгаці ў насычаных газах можа выклікаць нізкія паказчыкі і адпаведную карозію.
№ 4 Пакрыццё або назапашванне матэрыялу на датчыку будзе ўплываць на эфектыўнасць цеплаперадачы.
Нягледзячы на больш высокі першапачатковы кошт, доўгатэрміновыя перавагі дакладнасці, нізкага абслугоўвання і даўгавечнасці робяць расходомеры Карыёліса вартым рашэння ў многіх галінах прамысловасці. Прамыя і надзейныя вымярэнні масы, шчыльнасці і тэмпературы робяць іх універсальнымі - ад нафты, газу да ежы і напояў.
Калі ласка, не саромейцеся звязацца з намі і пракансультавацца з экспертамі, каб выбраць правільныя масавыя расходомеры, калі вы знаходзіце надзейнага вытворцу карыолісавых расходомеры. Або проста запытайце бясплатную цану з канкрэтнымі патрабаваннямі.
